[과학 논술] 과가우스 법칙으로 전기장의 공간적 분포와 제어를 어떻게 설명할 수 있는가?



물리학 및 공학 · 대학교 입시 과학논술 · 심층 융합논술

전하의 분포와 공간 구조가 전기장을 차폐하고 변화시키는 물리적 원리

[출제 의도]
'전하가 전기장의 원천'임을 수학적으로 정의한 가우스 법칙(Gauss's Law)의 미분형 및 적분형 수식을 완벽히 이해하고, 이를 기하학적 대칭성과 결합하여 해석할 수 있는지 평가합니다. 나아가 이 추상적인 물리학 법칙이 벼락으로부터 인명을 보호하는 자동차(패러데이 새장), 통신 노이즈를 완벽히 차단하는 동축 케이블, 그리고 스마트폰 터치스크린 등 현대인의 일상생활 속 첨단 기술에 어떻게 응용되는지 수리적으로 논증하는 심층 융합 사고력을 측정합니다.

상황 제시

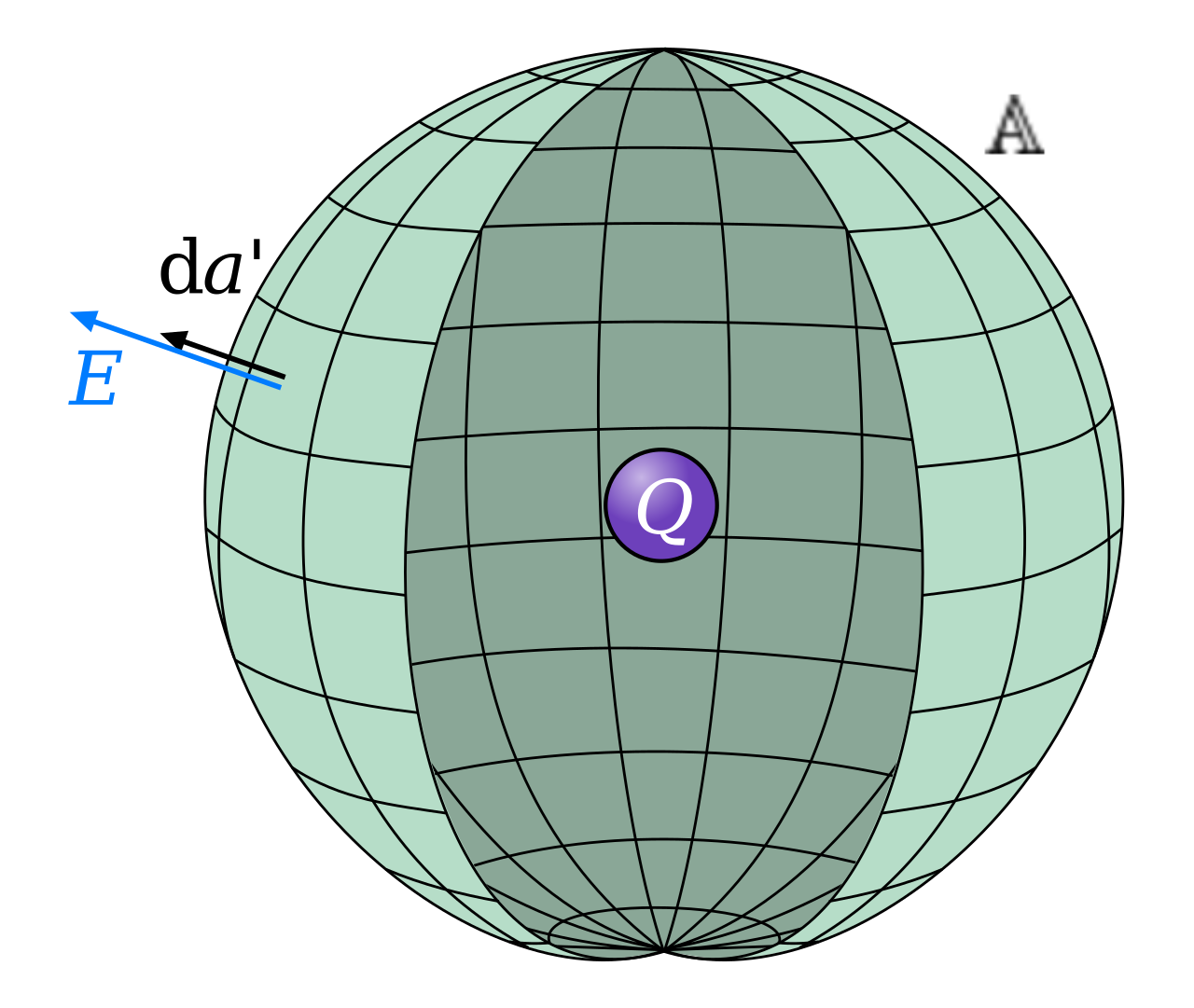

맥스웰 방정식의 첫 번째인 '가우스 법칙'은 미분형으로 $\nabla \cdot \mathbf{E} = \frac{\rho}{\epsilon_0}$ 이며, 적분형으로는 $\oint \mathbf{E} \cdot d\mathbf{A} = \frac{Q_{enc}}{\epsilon_0}$ 로 표현됩니다. 이는 임의의 닫힌 공간(가우스 면)을 뚫고 나오는 전기력선의 총합은 그 공간 안에 들어있는 총 전하량($Q_{enc}$)에 비례한다는 것을 의미합니다.

가우스 법칙

즉, 전하는 보이지 않는 전기장을 공간상에 뿜어내는 '원천(Source)'입니다. 이 법칙은 단순히 전하의 크기를 계산하는 것을 넘어, 금속 내부에 전기장이 침투하지 못하게 만들거나 특정 방향으로만 전기력을 집중시키는 등 공간을 설계하는 공학의 기초가 됩니다. 가우스 법칙을 바탕으로 다음 세 가지 실생활 논제에 대해 논증하시오.

[논제 1] 자동차 낙뢰 사고와 전자기 차폐 (패러데이 새장)

여름철 고속도로를 주행하던 금속 재질의 자동차에 수억 볼트의 강력한 벼락(낙뢰)이 떨어졌습니다. 벼락에 의해 자동차 외관에는 막대한 양의 음전하($-Q$)가 쏟아졌음에도 불구하고, 내부에 탑승한 사람들은 전기 충격을 전혀 받지 않고 안전합니다.
이 현상을 가우스 법칙의 적분형 공식($\oint \mathbf{E} \cdot d\mathbf{A} = \frac{Q_{enc}}{\epsilon_0}$)과 '정전기적 평형 상태에 있는 도체'의 특성을 사용하여, 자동차 내부 공간의 전기장 $\mathbf{E}$ 가 수학적으로 완벽하게 $0$ 이 될 수밖에 없는 이유를 증명하시오.

쉽게 풀어쓴 해설 및 모범 답안 확인하기

수능 영어 1등급을 결정짓는 킬러 문항 정복

청랑북스 추천 도서

S-Class 수능 영어 킬러 마스터 1권

수능 영어 최상위권을 향한 30일의 여정! 단순히 영어 문장을 번역하는 수준을 넘어, 지문 전체의 뼈대를 파악하고 문장 간의 숨겨진 유기적 연결고리를 찾아내는 ‘논리적 사고력’을 길러드립니다.

상세 정보 및 구매하기 →

[물리적 해석 및 증명]

[직관적 비유: 껍질에만 모이는 물방울]
자동차가 거대한 금속 깡통이라고 생각해 봅시다. 금속(도체) 안에는 자유롭게 움직일 수 있는 '자유 전자'들이 풍부합니다. 벼락이 쳐서 엄청난 전하가 깡통에 쏟아지면, 같은 극성의 전하들은 서로 극도로 밀어내는 쿨롱의 척력으로 인해 자신들을 깡통의 안쪽이 아닌 가장 바깥쪽 껍질(표면)로 밀어내어 자리 잡게 됩니다.

[수학적 증명]
자동차의 철판 두께 내부에 임의의 닫힌 곡면인 '가우스 면(Gaussian surface)'을 설정해 봅니다.
정전기적 평형 상태(전하들이 밀어내기를 끝내고 정지한 상태)의 도체 내부에서는 전하가 움직이지 않으므로 전기장 $\mathbf{E} = 0$ 입니다.
이를 가우스 법칙에 대입하면 다음과 같습니다.

$$\oint \mathbf{E} \cdot d\mathbf{A} = 0 = \frac{Q_{enc}}{\epsilon_0}$$

수식이 0이 되려면 가우스 면 내부의 총 전하량 $Q_{enc}$ 도 반드시 $0$ 이어야 합니다. 즉, 자동차에 아무리 많은 전하를 부어도 내부 공간에는 단 하나의 잉여 전하도 존재할 수 없으며, 모든 전하는 도체의 외부 표면에만 분포하게 됩니다.

결론: 따라서 탑승객이 있는 자동차 내부 공간을 둘러싸는 가우스 면을 잡아도 $Q_{enc} = 0$ 이므로 내부 전기장 $\mathbf{E}$ 는 완벽하게 $0$ 이 됩니다. 번개의 엄청난 전기장이 내부로 침투하지 못하는 이 원리를 '전자기 차폐(패러데이 새장 효과)'라고 부르며, 이를 통해 탑승객의 안전이 과학적으로 증명됩니다.

채점 기준 요약

평가 요소	채점 기준	배점
정전기적 평형의 이해	도체 내 자유 전자의 척력으로 인해 모든 잉여 전하가 도체 표면에만 분포함을 역학적으로 올바르게 서술함.	+15점
가우스 법칙의 수리적 증명	도체 내부의 가우스 면을 설정하고, $Q_{enc} = 0$ 이므로 내부 전기장 $\mathbf{E} = 0$ 임을 공식에 대입하여 완벽히 증명함.	+15점

[논제 2] 동축 케이블(Coaxial Cable)과 신호 무손실 전송의 기하학적 증명

우리가 매일 사용하는 초고속 인터넷이나 케이블 TV 선은 '동축 케이블' 구조로 되어 있습니다. 이는 중심에 얇은 원통형 구리 도선(전하량 $+Q$)이 있고, 그 바깥을 절연체가 감싸며, 다시 그 겉을 원통형 금속 그물망(전하량 $-Q$)이 완벽하게 감싸고 있는 대칭 구조입니다.
가우스 법칙을 적용하여, 1) 두 도체 사이의 절연체 공간에서는 전기장이 존재하여 신호가 전달되지만, 2) 케이블의 가장 바깥쪽(외부 공간)에서는 전기장($\mathbf{E}$)이 수학적으로 완전히 $0$ 이 될 수밖에 없음을 원통형 가우스 면을 설정하여 증명하시오.

쉽게 풀어쓴 해설 및 모범 답안 확인하기

수능 영어 1등급을 결정짓는 킬러 문항 정복

청랑북스 추천 도서

S-Class 수능 영어 킬러 마스터 2권

수능 영어 최상위권을 향한 30일의 여정! 단순히 영어 문장을 번역하는 수준을 넘어, 지문 전체의 뼈대를 파악하고 문장 간의 숨겨진 유기적 연결고리를 찾아내는 ‘논리적 사고력’을 길러드립니다.

상세 정보 및 구매하기 →

[물리적 해석 및 증명]

[직관적 비유: 빛을 내는 전구와 검은 갓]
중심 도선이 빛을 뿜어내는 전구($+Q$)라면, 바깥을 감싼 금속망은 그 빛을 완벽하게 빨아들이는 검은색 갓($-Q$)과 같습니다. 전구와 갓 사이 공간에서는 빛(전기장)이 존재하여 정보가 전달되지만, 갓을 벗어난 바깥 세상에서는 빛이 상쇄되어 어떠한 전기장도 느낄 수 없습니다.

[수학적 증명]
케이블 외부 공간(반지름 $r$ 이 외부 금속망의 반지름보다 큰 지점)에서의 전기장을 구하기 위해, 케이블 전체를 감싸는 길이가 $L$ 인 가상의 원통형 가우스 면(Gaussian cylinder)을 설정합니다.

$$\oint \mathbf{E} \cdot d\mathbf{A} = E \cdot (2\pi r L) = \frac{Q_{enc}}{\epsilon_0}$$

여기서 $Q_{enc}$ 는 우리가 설정한 원통형 가우스 면 내부에 들어있는 '총 전하량'입니다. 가우스 면은 케이블 전체를 감싸고 있으므로, 내부에는 중심 도선의 전하 $+Q$ 와 외부 도체의 전하 $-Q$ 가 모두 포함됩니다.

$$Q_{enc} = (+Q) + (-Q) = 0$$

우변의 전하량이 $0$ 이 되므로, 좌변의 전기장 $\mathbf{E}$ 역시 거리 $r$ 에 상관없이 반드시 $0$ 이 되어야 합니다.

$$E \cdot (2\pi r L) = 0 \quad \implies \quad \mathbf{E} = 0$$

결론: 동축 케이블 구조에서는 내부에서 데이터 신호(전기장)가 아무리 격렬하게 요동쳐도 외부로는 전기장이 전혀 새어 나가지 않으며, 반대로 외부의 전자기 노이즈도 케이블 내부로 침투할 수 없습니다. 이 가우스 법칙이 보장하는 전자기적 독립성 덕분에 데이터가 손실이나 혼선 없이 깨끗하게 전송될 수 있습니다.

채점 기준 요약

평가 요소	채점 기준	배점
원통형 가우스 면 설정	케이블 외부를 감싸는 적절한 대칭적 가우스 곡면(원통형)을 설정하고 적분식을 올바르게 구성함.	+15점
알짜 전하량 산출 및 해석	내부의 알짜 전하량($Q_{enc}$)이 $+Q - Q = 0$ 이 됨을 통해 외부 $\mathbf{E}=0$ 임을 증명하고, 노이즈 차단의 공학적 이점을 명확히 서술함.	+15점

[논제 3] 평행판 축전기와 스마트폰 터치스크린의 작동 원리 (공학 융합)

우리가 매일 사용하는 스마트폰은 화면 아래에 미세한 투명 전극들이 바둑판처럼 교차하며 수많은 '평행판 축전기(Capacitor)'를 형성하고 있는 정전식 터치스크린입니다. 가우스 법칙을 두 도체 평면($+\sigma$ 와 $-\sigma$ 로 대전됨)에 적용하면, 두 극판 사이의 전기장은 균일하게 $E = \frac{\sigma}{\epsilon_0}$ 임을 유도할 수 있습니다.
평행판 사이의 균일한 전기장 속에 '인체(손가락)'라는 전도성/유전성 물질이 접근했을 때, 손가락과 극판 사이의 가우스 면을 통과하는 전기력선의 분포가 어떻게 변화하는지 서술하고, 스마트폰이 이 미세한 변화(정전 용량의 변화)를 감지하여 터치 위치를 인식하는 원리를 물리적으로 논증하시오.

쉽게 풀어쓴 해설 및 모범 답안 확인하기

수능 영어 1등급을 결정짓는 킬러 문항 정복

청랑북스 추천 도서

S-Class 수능 영어 킬러 마스터 3권

수능 영어 최상위권을 향한 30일의 여정! 단순히 영어 문장을 번역하는 수준을 넘어, 지문 전체의 뼈대를 파악하고 문장 간의 숨겨진 유기적 연결고리를 찾아내는 ‘논리적 사고력’을 길러드립니다.

상세 정보 및 구매하기 →

[물리적 해석 및 증명]

[직관적 비유: 보이지 않는 스프링의 탄성 변화 감지]
두 전극 극판 사이에 팽팽한 스프링(전기장)이 균일하게 여러 개 걸려 있다고 상상해 봅시다. 이때 전기가 통하는 물체인 사람의 손가락을 근처에 가져다 대면, 그 부근의 스프링들이 손가락 쪽으로 들러붙으며 팽팽했던 형태가 왜곡됩니다. 스마트폰은 수천 개의 교차점 중 어느 지점의 스프링 장력이 변했는지를 감지하여 우리가 터치한 곳을 알아냅니다.

[물리적 원리 증명]
스마트폰 화면 아래 교차하는 X축과 Y축 투명 전극들은 평상시 균일한 전기장 $E = \frac{\sigma}{\epsilon_0}$ 을 유지하며 일정한 정전 용량(Capacitance, 전하를 저장하는 능력)을 가지고 있습니다.

인체의 몸은 70%가 수분(전해질)으로 이루어진 훌륭한 전도체이자 유전체입니다. 손가락이 터치스크린 유리 표면에 닿으면, 인체 내부의 전하들이 극판의 전기장에 반응하여 미세하게 이동(분극 현상)하게 됩니다. 즉, 화면 아래의 $+$ 극판에서 뿜어져 나와 $-$ 극판으로 가야 할 전기력선 중 일부가 가우스 면을 뚫고 손가락 쪽으로 흡수되거나 휘어지게 됩니다.

전기력선이 손가락 쪽으로 새어나가면, 기존 X축과 Y축 전극 사이에서 상호작용하던 국소적인 전기장 다발의 밀도가 변하게 됩니다. 이는 해당 지점의 전극이 저장할 수 있는 전하량의 비율, 즉 정전 용량($C$)의 급격한 변화를 초래합니다.

결론: 스마트폰의 센서 컨트롤러는 전체 바둑판 격자를 나노초 단위로 스캔하면서 정전 용량이 원래 기준값에서 틀어진 특정 $(X, Y)$ 좌표를 정확하게 계산해 냅니다. 가우스 법칙이 지배하는 전기장의 왜곡 현상을 역이용하여 인간과 기계가 소통하는 인터페이스 기술을 만들어낸 셈입니다.

채점 기준 요약

평가 요소	채점 기준	배점
전기력선의 왜곡 해석	인체가 전도체/유전체로 작용하여 극판 사이의 균일한 전기력선의 일부를 흡수(분극)하여 변형시킴을 서술함.	+20점
공학적 감지 메커니즘	전기장의 왜곡이 국소적인 '정전 용량(Capacitance)'의 변화로 이어지며, 이를 좌표로 인식하는 원리를 명확히 논증함.	+20점
